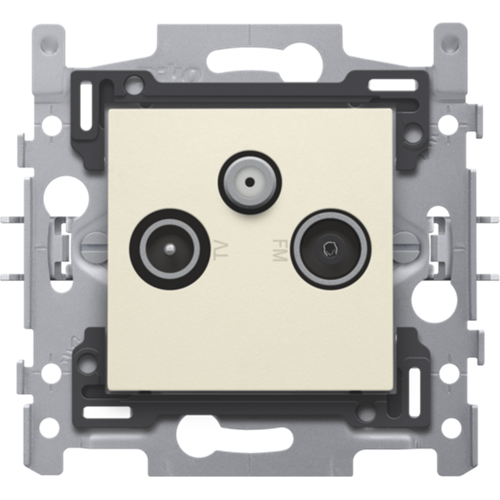

2 connexions coaxiales mâles simples pour TV, FM et satellite, socle et set de finition Niko (100-69550)

Prise de courant assemblée (socle et set de finition). Le socle est équipé d'une fixation par vis. La prise est équipée de 2 entrées pour une connexion coaxiale simple et de 1 entrée pour une connexion satellite.

2 connexions coaxiales mâles simples pour TV, FM et satellite, socle et set de finition.

• Degré de protection: IP20
• L'association d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement présente une résistance aux chocs de IK06
• Marquage: CE

Socle pour 2 x connexion coaxiale simple pour TV et FM et une connection satellite, fixation par griffes.

• Résistance aux chocs: L'association d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement présente une résistance aux chocs de IK06
• Matériau socle

polycarbonate + asa gris foncé

• Cadre de montage
  • épaisseur du cadre métallique : 1 mm
  • galvanisé et satiné sur toutes les faces, aussi sur les faces découpées après le découpage
  • avec 4 encoches avec un logement de vis de 7 mm
  • avec 4 logements de vis (indiqués avec un symbole de vis) d'un diamètre de 3 mm pour montage sur panneaux
• Profondeur d'encastrement: 29,5 mm
• Méthode de fixation

Lors de la fixation dans une boîte d’encastrement dont les parois internes sont munies d’encoches prévues à cet effet, on utilise des griffes qui s’ouvrent par le vissage de vis à tête fendue (encoche 0,8 x 5 mm). Les griffes, qui ont une profondeur d’engrènement de 31 mm, se rétractent totalement lors du dévissage.

• Entraxe
  • assemblage simple et rapide d'un ou de plusieurs mécanismes grâce à des indications (ligne à la craie, laser, ..) de l'entraxe du boîtier
  • ajustement vertical pour un entraxe de 60 mm en glissant plusieurs socles les uns sur les autres. Ils se verrouillent automatiquement
  • ajustement vertical pour un entraxe de 71 mm à l'aide de languettes préformées. En pliant ces languettes vers le bas sur une distance de 1 mm, elles s’appuient parfaitement sur le point inférieur et l’entraxe de 71 mm est garanti
  • ajustement horizontal rapide et parfait de plusieurs socles grâce aux queues d'aronde pliées vers le haut à gauche et à droite
  • les bords repliés vers le haut sur la face extérieure du socle ainsi que le fléchissement vers l’intérieur confèrent davantage de robustesse
• Bord de montage: Le support d’encastrement est muni en haut et en bas d’un bord de montage en plastique gris foncé. Ce bord est réalisé en pc+asa et est joint au support d’encastrement par fusion. Les angles de ces deux bords de montage sont munis d’ouvertures rectangulaires (7,9 x 1,5 mm) dans chacune desquelles se trouve un crochet de sécurité multiposition. Les 4 ouvertures rectangulaires font en sorte qu’en cas de plafonnage peu soigneux, la plaque de recouvrement peut toujours être fixée bien à plat contre le mur grâce aux crochets de sécurité. Ce système fonctionne dans deux sens : si le boîtier d’encastrement dépasse du plâtrage, les crochets de sécurité multiposition compensent un jeu de 1 à 1,2 mm ; si le boîtier d’encastrement est enfoncé trop profondément dans le plâtrage, les crochets de sécurité peuvent compenser un jeu de 1,8 mm max. Les bords de montage sont également pourvus de 4 ouvertures rondes qui assurent le positionnement correct de la plaque de recouvrement par rapport à l’enjoliveur.
• Température d'ambiance: -5 – +40 °C
• Marquage: CE

Set de finition pour 2 connexions coaxiale simples pour TV, FM et une connexion satellite, cream.

• Fonction: L'enjoliveur est fixé sur une prise TV/FM avec prise coaxiale pour installation individuelle.
• Matériau enjoliveur: L'enjoliveur est réalisé en polycarbonate inaltérable + asa. La matière première est teinte dans la masse.
• Gravure: L'enjoliveur est muni d'une gravure 'TV’ et 'FM'.
• Démontage: Le démontage s'opère tout simplement en détachant l'enjoliveur du mécanisme.
• Résistance aux chocs: L'association d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement présente une résistance aux chocs de IK06
• Sécurité incendie
  • Les parties en plastique de l’enjoliveur sont auto-extinguibles (satisfont à une épreuve de calcination de 650 °C)
  • Les parties en plastique de l’enjoliveur sont exemptes d’halogènes.
• Dimensions finition : 45 x 45 mm (Hxl)
• Dimensions (HxLxP): 44.7 x 44.5 x 8.6 mm
• Marquage: CE
