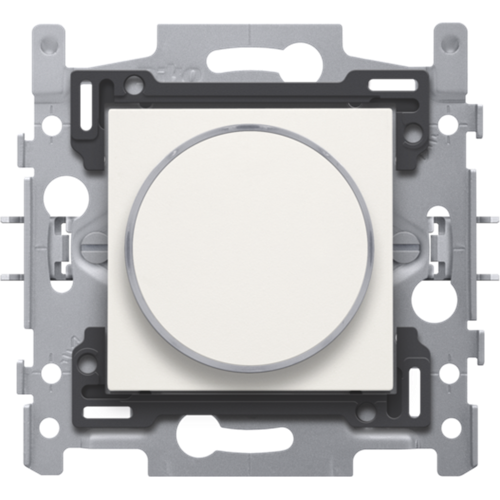

Bouton-poussoir 6A avec LED ambre, socle, bornes à vis et set de finition avec anneau translucide Niko (101-64000)

Bouton-poussoir 6A avec LED ambre, socle, bornes à vis et set de finition avec anneau translucide Niko (101-64000)

Prix habituel €23,49 EUR
Prix habituel Prix promotionnel €23,49 EUR
En vente Épuisé
Taxes incluses.

DESCRIPTION

Bouton-poussoir à encastrer assemblé (socle et set de finition). Le socle est muni de bornes à vis et d’une fixation par griffes. Ce bouton-poussoir est équipé d'un anneau latéral translucide qui fait que la LED ambre est visible lors de l'activation du bouton-poussoir. Le bouton-poussoir est muni d’une LED ambre avec douille E10. Le matériau de contact contient de l'oxyde de cadmium.

CAHIER DES CHARGES

Bouton-poussoir 6A avec LED ambre, socle, bornes à vis et set de finition avec anneau translucide.

  • Degré de protection: IP20
  • Degré de protection: protection IP41 pour l'ensemble du mécanisme, de l'enjoliveur et de la plaque de recouvrement
  • L'association d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement présente une résistance aux chocs de IK06
  • Marques de certification: CEBEC
  • Marquage: CE

Socle pour bouton-poussoir 6 A avec LED couleur ambre avec culot E10, fixation par griffes.

  • Degré de protection: protection IP41 pour l'ensemble du mécanisme, de l'enjoliveur et de la plaque de recouvrement
  • Résistance aux chocs: L'association d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement présente une résistance aux chocs de IK06
  • Matériau socle
    • polycarbonate résistant aux chocs, anti-poussière et inaltérable
    • gris clair RAL7035
  • Cadre de montage
    • épaisseur du cadre métallique : 1 mm
    • galvanisé et satiné sur toutes les faces, aussi sur les faces découpées après le découpage
    • avec 4 encoches avec un logement de vis de 7 mm
    • avec 4 logements de vis (indiqués avec un symbole de vis) d'un diamètre de 3 mm pour montage sur panneaux
  • Méthode de fixation
    • fixation facile dans une boîte d’encastrement avec encoches
    • avec des griffes qui s’ouvrent par le vissage de vis munies d’une tête de vis mixte (Pz1 ou encoche 1 x 5 mm) pour fixation dans une boîte d'encastrement avec encoches
    • griffes avec une profondeur d’engrènement de 31 mm
    • les griffes se débloquent avec un tournevis
  • Entraxe
    • assemblage simple et rapide d'un ou de plusieurs mécanismes grâce à des indications (ligne à la craie, laser, ..) de l'entraxe du boîtier
    • ajustement vertical pour un entraxe de 60 mm en glissant plusieurs socles les uns sur les autres. Ils se verrouillent automatiquement
    • ajustement vertical pour un entraxe de 71 mm à l'aide de languettes préformées. En pliant ces languettes vers le bas sur une distance de 1 mm, elles s’appuient parfaitement sur le point inférieur et l’entraxe de 71 mm est garanti
    • ajustement horizontal rapide et parfait de plusieurs socles grâce aux queues d'aronde pliées vers le haut à gauche et à droite
    • les bords repliés vers le haut sur la face extérieure du socle ainsi que le fléchissement vers l’intérieur confèrent davantage de robustesse
  • Bord de montage: Le support d’encastrement est muni en haut et en bas d’un bord de montage en plastique gris foncé. Ce bord est réalisé en pc+asa et est joint au support d’encastrement par fusion. Les angles de ces deux bords de montage sont munis d’ouvertures rectangulaires (7,9 x 1,5 mm) dans chacune desquelles se trouve un crochet de sécurité multiposition. Les 4 ouvertures rectangulaires font en sorte qu’en cas de plafonnage peu soigneux, la plaque de recouvrement peut toujours être fixée bien à plat contre le mur grâce aux crochets de sécurité. Ce système fonctionne dans deux sens : si le boîtier d’encastrement dépasse du plâtrage, les crochets de sécurité multiposition compensent un jeu de 1 à 1,2 mm ; si le boîtier d’encastrement est enfoncé trop profondément dans le plâtrage, les crochets de sécurité peuvent compenser un jeu de 1,8 mm max. Les bords de montage sont également pourvus de 4 ouvertures rondes qui assurent le positionnement correct de la plaque de recouvrement par rapport à l’enjoliveur.
  • Borne supplémentaire
    • pourvu d’une troisième borne de raccordement qui permet de raccorder une unité d’éclairage
  • Connexion filaire
    • chaque bloc de connexion est muni de bornes à cage à vis imperdables à tête fendue (encoche 1 x 4,5 mm)
    • chaque vis possède un guidage pour tournevis qui évite que le tournevis glisse de la tête de vis.
  • Capacité de fil
    • fil de max. de 2 x 2,5 mm² par borne de raccordement
  • Température d'ambiance: -5 – +40 °C
  • Marques de certification: CEBEC
  • Marquage: CE

Set de finition avec anneau transparent sans symbole pour bouton-poussoir 6 A avec LED couleur ambre avec culot E10, white.

  • Fonction: Cet enjoliveur se fixe sur le socle du bouton-poussoir 6A.
  • Matériau enjoliveur: L'enjoliveur est réalisé en polycarbonate inaltérable + asa. La matière première est teinte dans la masse.
  • Couleur: white (coloré dans la masse, par approximation RAL9010)
  • Lentille: Le bord de la touche est transparent et laisse passer la lumière si le bouton-poussoir est éclairé. L'anneau latéral fait en sorte que la LED signale que la lumière est allumée. Il peut aussi être utilisé en tant que lampe-témoin.
  • Démontage: Le démontage s'opère tout simplement en détachant l'enjoliveur du mécanisme.
  • Degré de protection: protection IP41 pour l'ensemble du mécanisme, de l'enjoliveur et de la plaque de recouvrement
  • Résistance aux chocs: L'association d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement présente une résistance aux chocs de IK06
  • Sécurité incendie
    • Les parties en plastique de l’enjoliveur sont auto-extinguibles (satisfont à une épreuve de calcination de 650 °C)
    • Les parties en plastique de l’enjoliveur sont exemptes d’halogènes.
  • Dimensions finition : 45 x 45 mm (Hxl)
  • Dimensions (HxLxP): 44.5 x 44.5 mm
  • Marquage: CE
