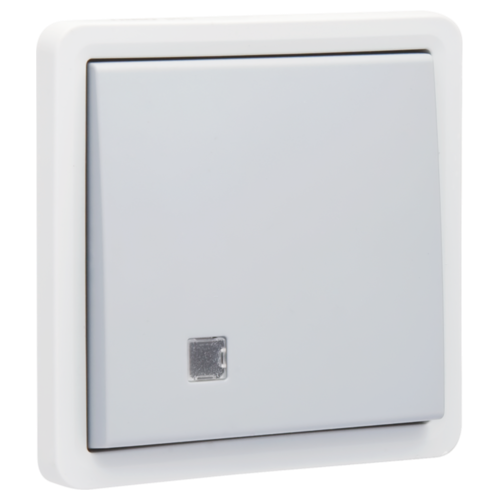

Bouton-poussoir éclairable, étanche aux projections d’eau 10 A/250 Vac, avec voyant transparent et un contact N.O. ou N.F, avec bornes à vis, grey Niko (700-3000)

Bouton-poussoir éclairable, étanche aux projections d’eau 10 A/250 Vac, avec voyant transparent et un contact N.O. ou N.F, avec bornes à vis, grey Niko (700-3000)

Prix habituel €18,49 EUR
Prix habituel Prix promotionnel €18,49 EUR
En vente Épuisé
Taxes incluses.

DESCRIPTION

Ce bouton-poussoir éclairable est pourvu d’une touche munie d’un voyant transparent sans symbole et d’un contact de fermeture (N.O.) ou de rupture (N.F.). Il est placé dans une boîte de montage étanche aux projections d’eau. Le voyant transparent est destiné aux boutons-poussoirs munis d’une unité d’éclairage. Au bas du mécanisme, deux niches permettent l’intégration d’une unité d’éclairage à fils ou d’une unité d’éclairage automatique. Leur encliquetage dans le mécanisme entraîne le raccordement immédiat de l’unité d’éclairage automatique. L’ensemble est étanche aux projections d’eau, ce qui le rend particulièrement approprié pour une utilisation dans les locaux humides et les environnements exigeants. Les unités d’éclairage doivent être commandées séparément.Combinaison de couleurs: gris clair avec touche gris foncé.

CAHIER DES CHARGES

Bouton-poussoir éclairable, étanche aux projections d’eau 10 A/250 Vac, avec voyant transparent et un contact N.O. ou N.F, avec bornes à vis, grey.

  • Fonction: – bouton poussoir
    • contacts cubiques en argent (sans cadmium) montés en forme de croix
  • Joint: Le couvercle est muni d’un joint moulé et s’ajuste de manière hermétique sur le boîtier adapté.
  • Lentille: La touche comprend en bas à gauche un voyant transparent carré (6,7 x 6,7 mm) pour les interrupteurs ou boutons-poussoirs qui sont équipés d'une unité d'éclairage.
  • Nombre de mécanismes: 1
  • Matériau socle
    • urée-formaldéhyde (UF) à résistance élevée à la chaleur
    • blanc RAL9010 (par approximation)
  • Matériau finition: Le bouton-poussoir/l'interrupteur est en polypropylène résistant aux chocs, anti-poussière, sans halogènes et auto-extinguible (UL94-V2/1,6 mm). La touche de commande est en ABS indéformable.
  • Borne supplémentaire
    • pourvu d’une troisième borne de raccordement qui permet de raccorder une unité d’éclairage
  • Connexion filaire
    • bornes de raccordement à tête de vis mixte (Pz1-encoche 0,85 x 5 mm)
    • le tournevis ne glisse pas de la tête de la vis grâce à un guidage pour tournevis
  • Capacité de fil
    • fil de max. de 2 x 2,5 mm² par borne de raccordement
  • Dégagement pour câblage
    • un dégagement pour câblage de 21,9 mm est disponible en dessous du mécanisme
    • le mécanisme est maintenu par deux supports latéraux placés dans le boîtier
    • un raccord à enclenchement maintient le mécanisme câblé en place.
  • Longueur de dénudation
    • longueur de dénudation de 8 mm
    • indication indélébile sur l'arrière : longueur de dénudation et schéma de connexion
    • indication indélébile sur l'avant : indication des bornes et symbole de connexion
  • Élément d'éclairage
    • pourvu de 2 niches rectangulaires pour l’intégration d'éléments d’éclairage
    • niche de gauche (vue de face) : encliquetage d'un élément d'éclairage à fils ou d'un élément d'éclairage automatique
    • à l'arrière : évidements ronds pour un contact direct entre l'élément d'éclairage automatique et le mécanisme
  • Boîte en saillie: La fonction est conçue pour être montée dans une boîte de montage étanche aux projections d’eau. La fonction est dotée d'une fermeture intégrale et est scellée hermétiquement sur la boîte appropriée (à commander séparément).
  • Température d'ambiance: -25 – +55 °C
  • Degré de protection: protection IP55 pour l'ensemble du mécanisme et de la boîte d'encastrement
  • Résistance aux chocs: L'association d'un mécanisme Hydro et d'une boîte en saillie ou encastrée présente une résistance aux chocs de IK07 avec une température minimale de -25 °C et une température maximale de 55 °C
  • Couleur: L'interrupteur est coloré dans la masse  en gris clair RAL 7035 (NCS S1502-B) et la touche de commande en gris foncé (NCS S3502-B).
  • Marques de certification: CEBEC, ÖVE, KEMA, NF
  • Marquage: CE
